専門会社として PVC 継手 、フィッティングに関する質問を多くいただきます。これらの質問は多くの場合、配管継手のサイズと寸法に関連していますが、これらのトピックは混乱を招く可能性があるため、これは当然のことです。その他の質問は、継手自体とその目的に関するものです。 PVC の世界に慣れていない場合、互換性と一般的なパイプ継手の知識は多くのことを理解する必要があるように感じられます。 PVC の知識を深めたい場合は、このブログ投稿をパイプ継手の学習ガイドとして使用できます。このガイドでは、すべての主要なタイプの PVC 継手の概要と、それらを使用する方法と理由について説明します。長い投稿ですので、以下の目次リストを使用して必要なセクションにジャンプしてください。
PVC 継手とは何か、またどこで使用されるか
PVC 継手は、配管システム内の PVC パイプのセクションを接続、方向変更、分岐、縮小、またはシールする成形プラスチック部品です。 PVC パイプと PVC 継手コンポーネントは合わせて、住宅用給水ライン、灌漑ネットワーク、排水排水ベント システム、および多くの軽工業プロセス ラインの大部分を形成します。 PVC 配管が非常に一般的である理由は、実用的な品質の短いリストに帰着します。つまり、腐食やスケールの蓄積に強く、金属パイプと比較して軽量で、バッチ間で寸法が一貫しており、特殊な重機を使用せずに切断、接合、修理が簡単です。
PVC 配水管と継手は、公称サイズとスケジュール クラスが同じであれば、ある製造工程のパイプが別の製造工程の継手に適合するように、認められた寸法規格に従って製造されます。その標準化こそが 配管継手の学習ガイド これは、命名規則とサイズ設定ロジックを理解すると、エルボ、ティー、カップリング、レデューサー、アダプター、キャップ、ユニオン全体に同じロジックが適用されるため、便利です。
このガイドでは、PVC 継手の主要なカテゴリ、PVC パイプと継手の寸法の測定方法、ネジ接続とスリップ スタイル接続の違い、およびいずれかの材料が検討されるプロジェクトでの PVC と HDPE パイプおよび HDPE 継手システムとの比較について説明します。サイズ情報を読みやすくするために、チャートと参照表が全体に含まれています。
共通 PVC フィッティング 種類と識別表
さまざまな PVC パイプ継手は、配管内のさまざまな作業に合わせて形状化されています。流れの方向を変えるもの、単一のラインを 2 つ以上の分岐に分割するもの、パイプの端を単純に結合、縮小、または閉じるものもあります。以下のリストは、PVC 継手のタイプを検索する場合、または保持している形状と名前を一致させようとする場合に最も頻繁に表示される継手のタイプをカバーしています。
肘
エルボはパイプ配管の方向を変更します。最も一般的なのは 90 度または 45 度です。エルボは、ほとんどすべての配管で少なくとも 1 つの方向変更が必要なため、PVC 請負業者が常備している最も頻繁に注文される配管エルボの 1 つです。
ティー
T 型は 1 つのラインを分岐して T 字型を形成します。 T 型は、器具の分岐が幹線から離れる場合など、単一の供給ラインまたは排水ラインが 2 方向に給電する必要がある場所で使用されます。
カップリング
カップリングは、2 つの長さのパイプを直線で接続したり、ラインを延長したり、損傷した部分を修復したりするために使用される、短い直線のパイプ コネクタ フィッティングです。
減速機および減速機ブッシュ
レデューサは、レデューサ ブッシュとして取り付けられることもあり、ラインを大きい公称サイズから小さい公称サイズにステップダウンしたり、逆方向にステップアップしたりします。
アダプター
アダプター transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
十字架
クロスにはプラスの形に配置された 4 つの開口部があり、ティーよりも使用頻度は低く、一般に 2 本の支線が同じ地点で本管から離れる必要がある場合に使用されます。
キャップとプラグ
キャップはパイプ端の外側に取り付けてシールし、プラグは継手の開口部の内側にねじ込むか、または内側にはめ込みます。どちらも、建設中の一時的または恒久的な未使用の回線を閉鎖するために使用されます。
労働組合
ユニオンを使用すると、切断せずにパイプ部分を取り外して再接続できるため、将来の整備や交換が予想されるあらゆる場所で役立ちます。
| 継手の種類 | 代表的な機能 | 共通 Connection Style |
|---|---|---|
| 90度および45度エルボ | 流れの方向を変える | スリップまたはねじれ |
| ティー | ラインを二方向に分岐する | スリップまたはねじれ |
| カップリング | 2 つの長さのパイプを直線で結合します | スリップ |
| 減速機・ブッシュ | 行のサイズを上下に移動します | スリップまたはねじれ |
| アダプター | スリップとスレッドの間の移行 | 混合 |
| キャップ | パイプ端の外側をシールする | スリップまたはねじれ |
| ユニオン | サービスのために切断と再接続を許可する | ネジ付き |

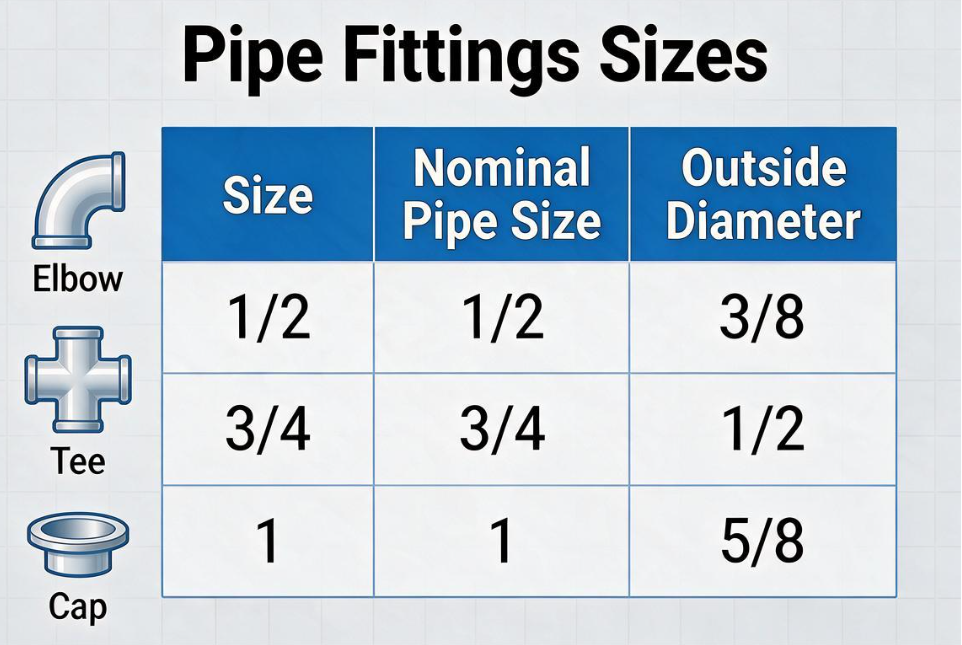

PVC パイプおよび継手の寸法: スケジュール 40 のサイズ参照
スケジュール 40 PVC パイプ継手の寸法を正確に把握することは、配管プロジェクトの他のほとんどの部分よりも重要です。継手のサイズは、箱に印刷されている概数ではなく、特定の外径に合わせて決められるためです。公称サイズはラベルであり、外径は継手ソケットが実際に受け入れられるように成形された測定値です。この 2 つを混同することが、継手がパイプ上でスライドしない最も一般的な理由です。
伸縮式 PVC パイプ サイズ、つまり、減速継手を介して 1 つの公称サイズから次の公称サイズに移行するように設計されたパイプを意味し、同じ外径ロジックに従います。そのため、1 つのサイズが確認されたら、以下の参照表から残りの伸縮式実行を計画できます。
| 呼び径 | 外径 (インチ) | 平均肉厚 (インチ) |
|---|---|---|
| 1/2インチ | 0.840 | 0.109 |
| 3/4インチ | 1.050 | 0.113 |
| 1インチ | 1.315 | 0.133 |
| 1-1/2インチ | 1.900 | 0.145 |
| 2インチ | 2.375 | 0.154 |
| 3インチ | 3.500 | 0.216 |
| 4インチ | 4.500 | 0.237 |
公称パイプサイズ別の外径（インチ）、スケジュール 40 PVC
公称パイプ サイズが増加するときの平均壁厚さ (インチ)、スケジュール 40 PVC
ネジ付き PVC コネクタとスリップオン継手の比較
PVC 配管で使用される一般的なタイプの水道管接続のうち、溶剤溶接スリップ継手とねじ込み継手の 2 つの方法が大部分の設置に対応しています。どちらを選択するかは、ジョイントが永久的である必要があるか、取り外し可能である必要があるかによって決まります。
スリップオン (溶剤溶着) 継手
スリップオン PVC 継手は溶剤セメントを使用して接合され、硬化後にパイプと継手の表面が化学的に融合して単一の部品になります。この方法は、永久的な、一般に漏れ防止の接合部を生成し、ほとんどの埋設、隠蔽、または固定配管の標準的なアプローチです。
PVC ねじ込み継手
ねじ付き PVC パイプ接続では、ねじシーラントまたはテープと組み合わせた成形ねじを使用します。ネジ付き PVC コネクタは通常、ラインをバルブ、ポンプ、メーター、またはメンテナンスのために取り外し可能にする必要があるその他のコンポーネントに接続する必要がある場合に使用されます。 PVC パイプのねじ継手は締めすぎないでください。PVC のねじは金属のねじよりもろく、過剰なトルクにより継手に亀裂が入る可能性があるためです。
| 因子 | スリップ On / Solvent Weld | ネジ付き |
|---|---|---|
| 取り外し可能 | いいえ、一度硬化すると永久的です | はい、分解可能です |
| 一般的な使用方法 | 埋め込まれた実行または固定された実行 | バルブ、ポンプ、治具 |
| 組立方法 | プライマーと溶剤セメント | シーラントテープまたはペースト |
PVC エルボ継手と一般的な配管曲げ: 技術概要
PVC エルボ継手は、あらゆる配管で最も頻繁に使用されるコンポーネントの 1 つであり、配管の曲げと継手の一般的なタイプを理解することは、レイアウトを計画したりパーツ リストを読むときに役立ちます。標準的な PVC ベンドには、共通の角度の小さなセットがあり、それぞれが異なるレイアウトのニーズに適しています。
- 90 度のエルボ。壁からのラインをフロア ランに変えるなど、完全な方向変更に使用されます。
- 45 度のエルボ。緩やかな方向変更により流れの乱流が軽減される場合に使用されます。
- 22.5 度のエルボ。排水作業でよく使用される、長く緩やかなスイープに使用されます。
- ストリート エルボ。スリップ エンドとスピゴット エンドが 1 つずつあり、短いパイプ スタブを使用せずに別の継手に直接接続できます。
エルボ継手の継手ソケットに入るパイプの簡略構造図
カップリング, Reducers and Pipe Connectors for Joining PVC Pipe
PVC カップリングは、サイズや方向を変えることなく 2 つのパイプの端を直線で結合する最も単純なパイプ コネクタ フィッティングです。パイプ材料を変更せずに PVC セクションと PVC セクションを結合するだけでよいプロジェクトの場合、通常はプレーン ストレート カップリングが最も直接的なオプションです。内部に停止リッジのない修理カップリングは、切断または損傷した部分の中心に配置される前に、パイプの一方の端に完全にスライドするように設計されており、パイプを所定の位置にスイングする余地がない場合に便利です。
2 つの異なるパイプ サイズを合わせる必要がある場合、レデューサーまたはレデューサー ブッシュがラインを上下にステップさせます。アダプターとして使用されるプラスチック パイプ コネクタは、単一の移行点で、スリップからネジへ、または PVC から別の互換性のある継手スタイルに切り替えることもできます。壁の厚さは圧力クラスおよび呼び径によって増加するため、加圧ライン用のプラスチック製パイプ継手を注文する前に両方の寸法を確認する価値があります。
おおよその壁の厚さ (インチ単位)、スケジュール 40 とスケジュール 80、参照のみ
耐圧PVC継手およびフランジ接続
システムが処理できる圧力は壁の厚さ、温度、および使用される特定のスケジュールまたは圧力クラスによって異なるため、圧力 PVC パイプ継手は取り付けられるパイプと組み合わせて評価されます。スケジュール 40 とスケジュール 80 は、ねじ込みおよび溶剤溶接システムの 2 つの最も一般的な圧力クラスであり、スケジュール 80 は、より高い圧力またはより高い機械的応力が必要な用途向けに、同じ公称サイズでより厚い壁を提供します。
PVC フランジ付きパイプ継手は、溶剤セメントやねじの代わりにボルト、ガスケット接続を使用するため、ラインをポンプ、バルブ、タンク、またはサービスのために取り外す必要があるその他の機器に接続する必要がある場所で実用的な選択肢となります。フランジ継手は、現場で確実に実行するために溶剤溶接が現実的ではない大径の場合にも合理的です。
黒色PVCパイプおよびその他の特殊PVC材料
黒色 PVC パイプは通常、紫外線暴露に対する耐性を向上させるために追加のカーボン ブラックが配合されているため、長時間直射日光にさらされる地上の配線、電線管、および屋外の設置によく選択されます。標準の白またはグレーの PVC パイプは、屋外で使用する必要がある場合、ペイントまたは外部ラップで保護することもできますが、余分な手順を減らすために、特に黒色の PVC が選択されることがよくあります。
PVC 継手と HDPE 継手の比較
PVC パイプと HDPE パイプはどちらも一般的なプラスチック配管材料ですが、接合方法が異なり、多少異なるプロジェクト プロファイルに適しています。 PVC フィッティングの接続は溶剤溶接またはねじ切りに依存しており、どちらも手工具と短い硬化または封止ステップで完了できます。 HDPE 継手接続は一般に、接着またはねじ込みではなく材料自体を接着する突合せ融着または電気融着のいずれかの熱融着に依存しており、通常は専用の融着装置が必要です。
HDPE パイプは PVC パイプよりも柔軟性があるため、地面の動きに耐え、多くの場合、少ない継手で小さな障害物を避けて配線できます。対照的に、PVC パイプと PVC 継手システムは剛性があり、配管を真っ直ぐかつ予測可能に保ち、構造化された地上または屋内の設置におけるレイアウトを簡素化できます。
参考のための一般的な相対比較。実際の性能は配合、温度、設置条件によって異なります
どちらの素材も、もう一方の素材に代わる普遍的なものではありません。 PVC 継手システムは屋内配管、灌漑、および多くの排水用途に適する傾向がありますが、HDPE パイプおよび HDPE 継手システムは、柔軟性と融着ジョイントのフリーランが利点となる埋設水道本管、ガス配給、およびプロジェクトによく選択されます。
PVC 配管システムの設置: 段階的な考慮事項
現場の条件と地域の配管規則が常に優先されるため、これは完全な PVC 配管方法ではありませんが、以下の一般的な手順は、パイプと継手が手元にあるときに、PVC 配管システムが通常どのように組み立てられるかを概説しています。
- パイプを各継手のソケットに挿入する深さを考慮して、ランを測定し、パイプに印を付けます。
- パイプカッターや目の細かいのこぎりを使ってパイプを四角く切ります。
- 切断端のバリを取り、ソケットに均等に収まるようにエッジを軽く面取りします。
- セメントを塗布する前にレイアウトをドライフィットし、角度とフィッティングの方向を確認します。
- 必要に応じてプライマーを塗布し、続いてパイプ端と継手ソケットの両方に溶剤セメントを塗布します。
- パイプを少しひねって挿入し、メーカー推奨の設定時間の間、所定の位置に保持します。
- ラインを加圧またはテストする前に、セメントメーカーが記載する完全な硬化時間を待ってください。
- 完成した PVC 配管設備を覆ったり密閉したりする前に、圧力テストまたは流量テストを行います。
ドライフィットステップを省略すると、取り付け業者が間違った角度でフィッティングを固定してしまう最も一般的な理由の 1 つであるため、この順序に従うことが重要です。
排水管継手の名称と一般管継手用語集
排水管継手の名前は、圧力継手の名前と若干異なる場合があります。これは、排水廃棄物ベント継手は、圧力を保持するのではなく、廃棄物をスムーズに流す形状をしているためです。以下のリストは、排水部品リストを読んだり、さまざまなタイプのパイプ継手を比較したりするときによく出てくる用語をまとめています。
| 期間 | 説明 |
|---|---|
| サニタリーTシャツ | 緩やかに湾曲した分岐を備えたティー。乱流や詰まりのリスクを軽減するために排水ラインで使用されます。 |
| Y フィッティング | 直線ではなく斜めに線を結合する Y 字形の分岐継手 |
| クリーンアウトフィッティング | 排水ラインの詰まりを解消するためのアクセスを提供する取り外し可能なプラグを備えた継手 |
| ベントフィッティング | ドレンラインをベントスタックに接続して、システム内の空気圧を均一にします。 |
| トラップアダプター | 器具トラップをその下の排水ラインに接続します |
| ブッシング | 別の継手の内側の開口部のサイズを小さくする縮小継手 |
Jiangyin Huada の PE および PVC フィッティング ソリューション
卓越性と革新性で世界を彩ります。 Jiangyin Huada は、プレミアム カラー マスターバッチ、高品質のプラスチック パイプおよび継手の信頼できる供給元です。パイプおよびパイプライン業界への当社の取り組み、製品の多様性への注力、製品品質の重要性、環境慣行と持続可能な開発への取り組みにより、当社のブランドは時間の経過とともに認知度を高めることができました。当社の製品は多くのプロジェクトを通じてお客様の信頼を獲得しており、当社のブランドは信頼性と結びついています。
プロの OEM PE パイプ メーカーおよび PE パイプ工場として、当社のブランド ストーリーは継続的な進歩と革新の 1 つです。私たちは、たゆまぬ努力と一貫した理念のもと、お客様の価値を創造し続け、配管業界の発展に貢献することを目指しています。
PVC 継手: よくある質問
Q1. PVC継手は何に使用されますか
PVC 継手 are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2.どのような種類の PVC 継手が利用可能ですか
共通 PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3.提供される PVC 継手のサイズ
PVC 継手 are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. PVC 継手はどのように PVC パイプに接続されますか
ほとんどの PVC 継手は溶剤セメントを使用して接続されており、強力で漏れにくい接合部が形成されます。一部の継手は、用途に応じて、ねじ込み式、圧縮式、またはその他の接続方法でも使用できます。
Q5. PVC継手の利点は何ですか
PVC 継手 are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6.適切な PVC フィッティングはどのように選択されますか
正しい PVC 継手は、パイプのサイズ、接続タイプ、定格圧力、温度、流体または媒体、および用途環境に基づいて選択する必要があります。パイプの仕様とアプリケーション要件を共有すると、適切な継手のタイプを簡単に特定できるようになります。
