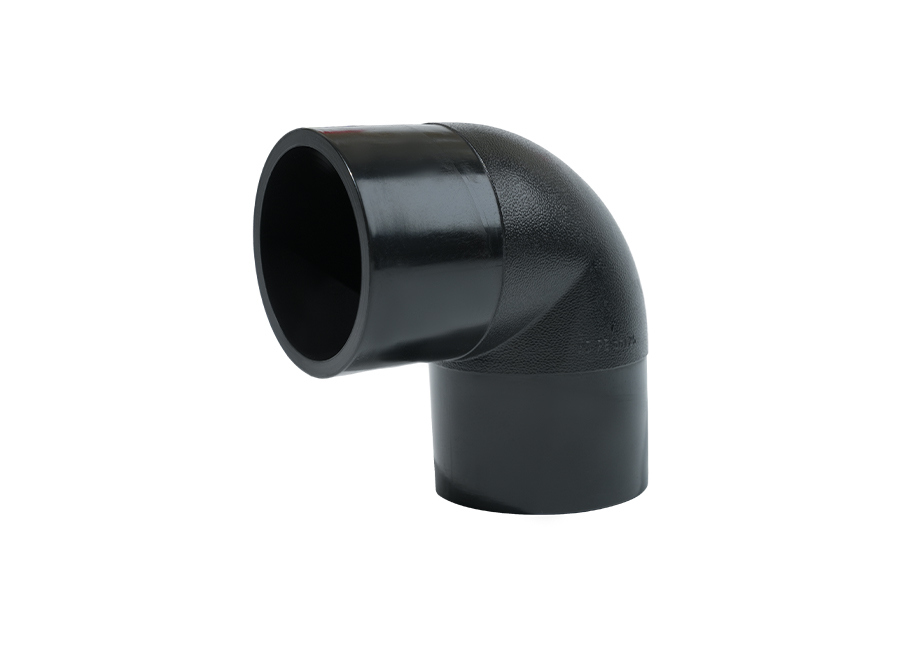

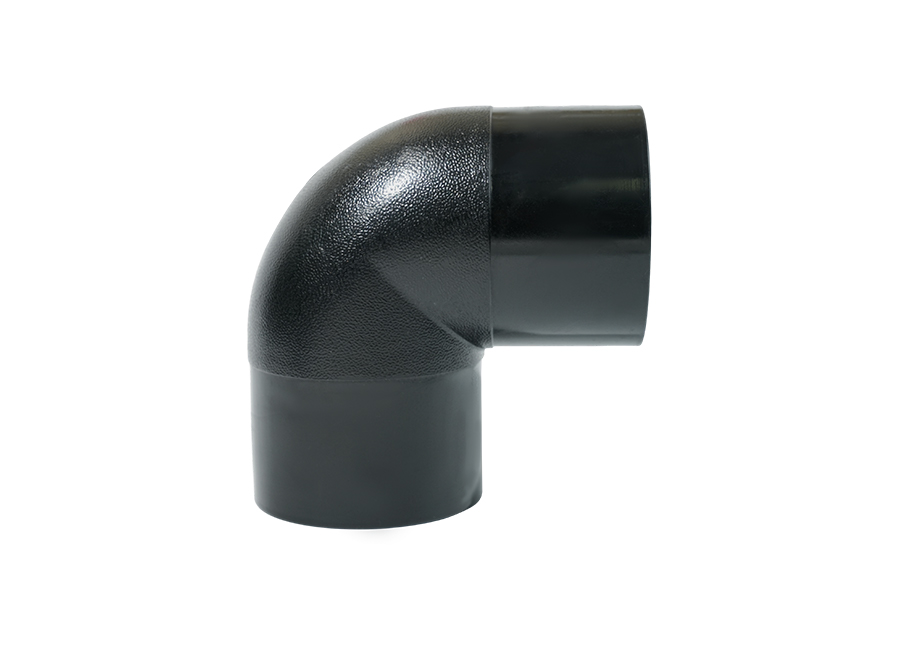

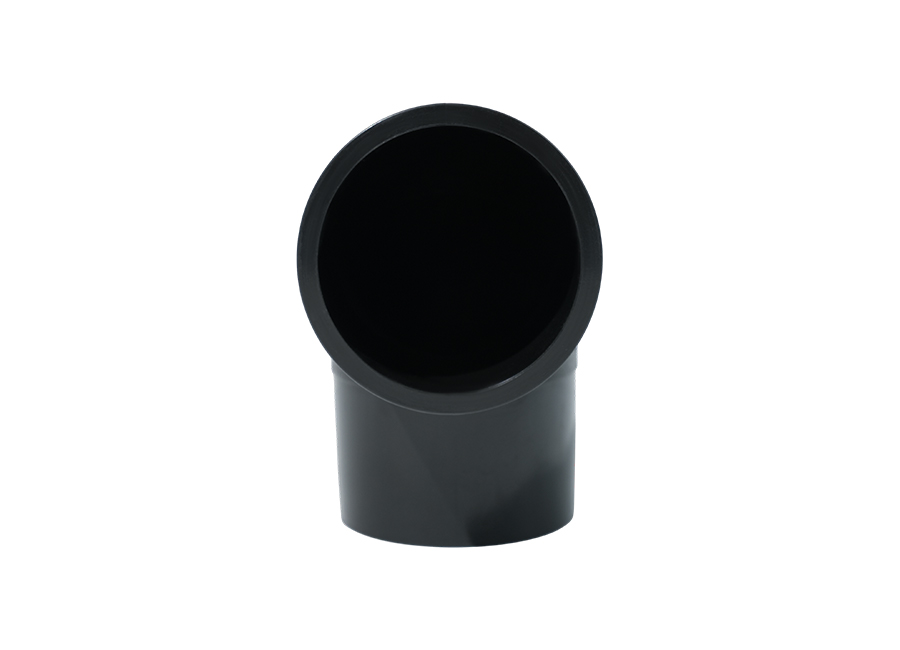

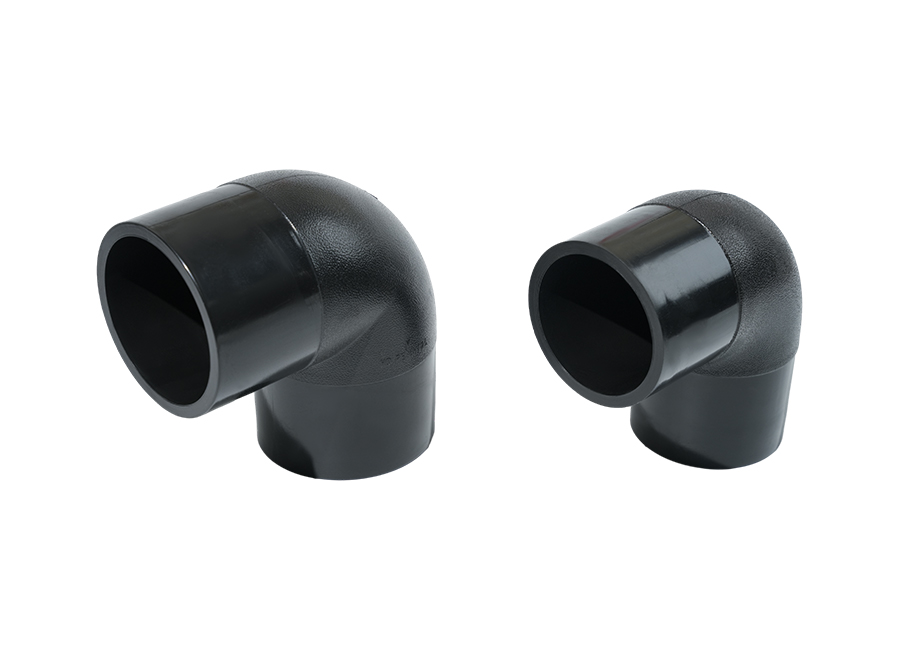

HDPE 90 度エルボ

Jiangyin Huada の HDPE 90 度エルボは、PE100 グレードの材料で作られたパイプ継手です。配管システム内の流体の流れの方向を変える役割を果たし、パイプを希望の方向と角度に接続および延長できるようにします。これは、都市土木建設、液体およびガス輸送、および直角パイプ接続を必要とするその他の用途で広く使用されており、パイプラインプロジェクトを効果的に接続し、エネルギー輸送と建設計画の合理性を確保します。お客様のさまざまなカスタムニーズを満たすために、OEM および ODM のカスタマイズをサポートします。

Play Video

ORDER SAMPLES

素材: HDPE PE100
圧力クラス: PN16 SDR11、PN12.5 SDR13.6、PN10 SDR17
接続方式：バットフュージョン、ソケットフュージョン
色: ブラック、ブルー (ご要望に応じてカスタムカラーも利用可能)
製造規格: ISO4427、EN 12201、EN 1555、GB/T 13663.3
酸化誘導時間（210℃）：≧20分
色度: <5度
濁度: ≤0.22 NTU
臭気測定: 無臭
PH値：約7.9
総溶解固形分: 201 mg/L
酸素要求量：約0.6mg/L
総有機炭素: 0.25 mg/L
視覚的な鮮明さ: 目に見える粒子はありません

Product parameter introduction

HDPE 90 度エルボ HDPE 90 度エルボ HDPE 90 度エルボ

ソケットフュージョン
サイズ	圧力レベル
DN20	PN16 SDR11

DN25	PN16 SDR11
DN32	PN16 SDR11
DN40	PN16 SDR11

DN50	PN16 SDR11

DN63	PN16 SDR11

DN75	PN16 SDR11

DN90	PN16 SDR11

DN110	PN16 SDR11

バットフュージョン - PN12.5 SDR13.6/PN10 SDR17
サイズ	圧力レベル
DN63	PN12.5 SDR13.6
DN75	PN12.5 SDR13.6
DN90	PN12.5 SDR13.6
DN110	PN12.5 SDR13.6
DN125	PN12.5 SDR13.6
DN140	PN12.5 SDR13.6
DN160	PN12.5 SDR13.6
DN180	PN12.5 SDR13.6
DN200	PN12.5 SDR13.6
DN225	PN12.5 SDR13.6
DN250	PN12.5 SDR13.6
DN280	PN12.5 SDR13.6
DN315	PN10 SDR17
DN355	PN10 SDR17
DN400	PN10 SDR17
DN450	PN10 SDR17
DN500	PN10 SDR17
DN560	PN10 SDR17
DN630	PN10 SDR17
DN710	PN10 SDR17
DN800	PN10 SDR17
DN900	PN10 SDR17
DN900	PN8 SDR21
DN1000	PN10 SDR17
DN1000	PN8 SDR21
DN1200	PN10 SDR17
DN1200	PN6 SDR26

バットフュージョン - PN16 SDR11
サイズ	圧力レベル
DN63	PN16 SDR11
DN75	PN16 SDR11
DN90	PN16 SDR11
DN110	PN16 SDR11
DN125	PN16 SDR11
DN140	PN16 SDR11
DN160	PN16 SDR11
DN180	PN16 SDR11
DN200	PN16 SDR11
DN225	PN16 SDR11
DN250	PN16 SDR11
DN280	PN16 SDR11
DN315	PN16 SDR11
DN355	PN16 SDR11
DN400	PN16 SDR11
DN450	PN16 SDR11
DN500	PN16 SDR11
DN560	PN16 SDR11
DN630	PN16 SDR11

HDPE 90 度エルボ advantages

1. 90度エルボにより配管システムの直角回転が可能となり、様々なレイアウト要件に柔軟に対応できます。水平から垂直への移行、垂直から水平への移行、または複数の方向への連続的な移行であっても、90 度エルボを効率的に実装でき、配管システムのレイアウト設計が大幅に簡素化されます。
2. 90度エルボは他のエルボに比べ耐クリープ性が高く、長期の荷重に対しても変形しにくく安定した形状を維持します。
3. HDPE 90 度エルボは優れた電気絶縁特性を備えており、導電性媒体の輸送に使用できます。
4. 90度エルボは標準仕様で設計されており、取り付け作業が簡単かつ迅速です。さらに、90 度エルボの明確な構造により、メンテナンス担当者は、発生する可能性のある問題をすぐに特定して対処できます。

Applications

01 / 05

給水
灌漑
消防
電力通信
排水

給水

90度エルボは、配管内を水が流れる際に発生する圧力に耐えられる高耐圧設計です。この圧力に対処できる能力により、パイプラインシステムのスムーズな動作が保証されます。 HDPE 90 度エルボに使用される材料は、給水システムにおけるエルボの有効性を決定する上で非常に重要です。これらの材料は耐食性と耐圧性に優れているだけでなく、長寿命でもあります。これにより、90 度エルボは給水システム内で長期間にわたって確実に機能することができます。

Learn More

灌漑

灌漑システムでは、パイプは変化しやすく複雑な自然環境にさらされます。しかし、この特殊な材料は優れた耐候性を備えており、環境へのダメージに効果的に耐え、灌漑システムの耐用年数を大幅に延長します。特に、エルボ部品は、高圧や湿度などの非常に過酷な条件下でも安定した性能を維持し、酸化劣化しにくい特性を持っています。この材料は、長期運用中の灌漑システムの安定性と信頼性を保証し、灌漑効率と安全性を大幅に向上させます。

Learn More

消防

HDPE 90 度エルボは、防火パイプラインの敷設に使用できます。耐食性と耐摩耗性により、パイプラインの耐用年数を効果的に延長し、メンテナンスコストを削減できます。軽量で施工が容易なため、施工効率の向上と施工コストの削減が可能です。

Learn More

電力通信

電力通信システムでは、パイプラインはメディアを伝送するだけでなく、電磁干渉や電気的安全性などの要素も考慮する必要があります。 PE100 材料の高い絶縁性能により、電流を効果的に分離し、電磁干渉を低減し、電力通信システムの安定した動作を保証します。

Learn More

排水

排水システムでは、パイプラインがさまざまな下水や廃水と接触することがよくあります。この材料は腐食や老化に効果的に耐えることができるため、パイプラインの耐用年数を延ばします。この製品は酸化誘導時間が長く（≧20分）、高圧、高湿度などの過酷な条件下でも安定した性能を維持でき、酸化劣化しにくく、排水システムの長期安定運転を保証します。

Learn More
